와이어스트리퍼 고르는 법: AWG·mm² 읽는 법과 수동·자동·조절식 차이

와이어스트리퍼 고르는 법: AWG·mm² 읽는 법과 수동·자동·조절식 차이

와이어 스트리퍼는 먼저 내가 다루는 전선 굵기가 공구의 범위 안에 드는지 확인하고, 그다음 방식을 고릅니다. 굵기는 AWG(숫자가 클수록 가늘어짐)나 mm²(단면적, 숫자가 클수록 굵어짐)로 적혀 있습니다. 같은 굵기 전선을 자주 벗기면 구멍이 뚫린 수동형, 굵기가 자주 바뀌면 자동형, 아주 가는 전선이나 동축 케이블처럼 깊이를 맞춰야 하는 작업은 조절식이 맞습니다.

이 글은 크니펙스(KNIPEX)가 공개한 제품 자료 PDF와 오마이데이터에 올라 있는 스트리퍼 상품의 사양을 대조해 정리했습니다. 단위 읽는 법을 먼저 설명하고, 방식별 차이와 잘못 고르기 쉬운 경우를 차례로 다룹니다.

1. 전선 굵기 단위부터: AWG와 mm²

스트리퍼 상품명에 적힌 「10-20 AWG」, 「0.2~6mm²」 같은 숫자가 공구가 다룰 수 있는 전선 굵기입니다. 두 단위는 읽는 방향이 반대입니다.

  • AWG: 북미에서 쓰는 전선 굵기 번호입니다. 숫자가 클수록 가늘고, 숫자가 작을수록 굵습니다. 28 AWG는 가는 쪽, 10 AWG는 굵은 쪽입니다.
  • mm²(스퀘어): 도체의 단면적입니다. 숫자가 클수록 굵습니다.

AWG 번호에서 지름과 단면적을 구하는 식은 ASTM B258 규격에 정해져 있습니다(지름 = 0.127mm × 92^((36−번호)/39)). 이 식으로 계산한 값은 다음과 같습니다.

AWG 도체 지름(mm) 단면적(mm²) 이 굵기를 범위 끝으로 적은 상품(예)
36 0.127 0.013 Jonard ST-450(26~36 AWG)
28 0.321 0.081 KNIPEX 12 80 100(18~28 AWG), Paladin PA1113(28~10 AWG)
24 0.511 0.205 KNIPEX 12 62 180(24~10 AWG)
20 0.812 0.518 Klein 11055 연선(12~20 AWG)
18 1.024 0.823 KNIPEX 12 80 100(18~28 AWG)
14 1.628 2.081 KNIPEX 12 62 180 내장 커터(최대 14 AWG)
12 2.053 3.309 Klein 11055 연선(12~20 AWG)
10 2.588 5.261 KNIPEX 12 62 180, Paladin PA1113

표의 지름·단면적은 ASTM B258 식으로 계산해 반올림한 값입니다. 상품 예는 오마이데이터 상품 정보에 적힌 범위입니다.

제조사도 두 단위를 함께 적습니다. KNIPEX 12 62 180의 제품 자료는 「0.2~6mm²」, 상품 정보는 「24~10 AWG」로 적혀 있고, Paladin PA1113은 상품 정보에 「28-10 AWG(0.08-6mm)」로 두 단위를 나란히 적었습니다. 위 표의 계산값(24 AWG ≈ 0.205mm², 10 AWG ≈ 5.26mm², 28 AWG ≈ 0.081mm²)과 맞습니다.

주의할 점은 mm² 전선과 AWG 번호가 딱 맞아떨어지지 않는다는 것입니다. 예를 들어 2.5mm² 전선은 14 AWG(2.08mm²)와 12 AWG(3.31mm²) 사이에 있습니다. 구멍이 AWG 번호로만 표시된 수동형에는 2.5mm²에 정확히 맞는 구멍이 없습니다. mm² 전선을 주로 다룬다면 mm² 표기가 있는 공구나 굵기를 스스로 맞추는 자동형이 편합니다.

그림 1. 오마이데이터 상품의 벗길 수 있는 전선 굵기 범위. 값은 상품 정보에 적힌 AWG 범위이며, KNIPEX 12 62 180은 제품 자료의 0.2~6mm²와 맞습니다. 오마이데이터가 그렸습니다.
그림 1. 오마이데이터 상품의 벗길 수 있는 전선 굵기 범위. 값은 상품 정보에 적힌 AWG 범위이며, KNIPEX 12 62 180은 제품 자료의 0.2~6mm²와 맞습니다. 오마이데이터가 그렸습니다.

2. 수동·자동·조절식, 무엇이 다른가

와이어 스트리퍼는 피복을 자르는 방식에 따라 크게 세 가지로 나눌 수 있습니다.

구분 피복 자르는 방식 잘 맞는 작업 오마이데이터 상품 예
수동형(구멍형) 굵기별로 뚫린 구멍에 전선을 넣고 손잡이를 쥔 뒤 당겨 벗깁니다 정해진 몇 가지 굵기를 반복해서 벗길 때, 자르기·고리 만들기를 한 공구로 할 때 Klein 11055(80121 세트 구성품)
자동형 손잡이를 쥐면 날이 전선을 물고 피복을 잘라 한 번에 당겨 냅니다 굵기가 자주 바뀔 때, 같은 길이로 많이 벗길 때 KNIPEX 12 62 180, Paladin PA1113, KNIPEX 12 12 06
조절식 날이 들어가는 깊이나 벗기는 길이를 사용자가 맞춥니다 아주 가는 전선, 동축 케이블처럼 겉피복만 벗겨야 할 때 Jonard ST-450, IDEAL 45-162
수동형: Klein 80121 세트(11055 포함)
수동형: Klein 80121 세트(11055 포함)

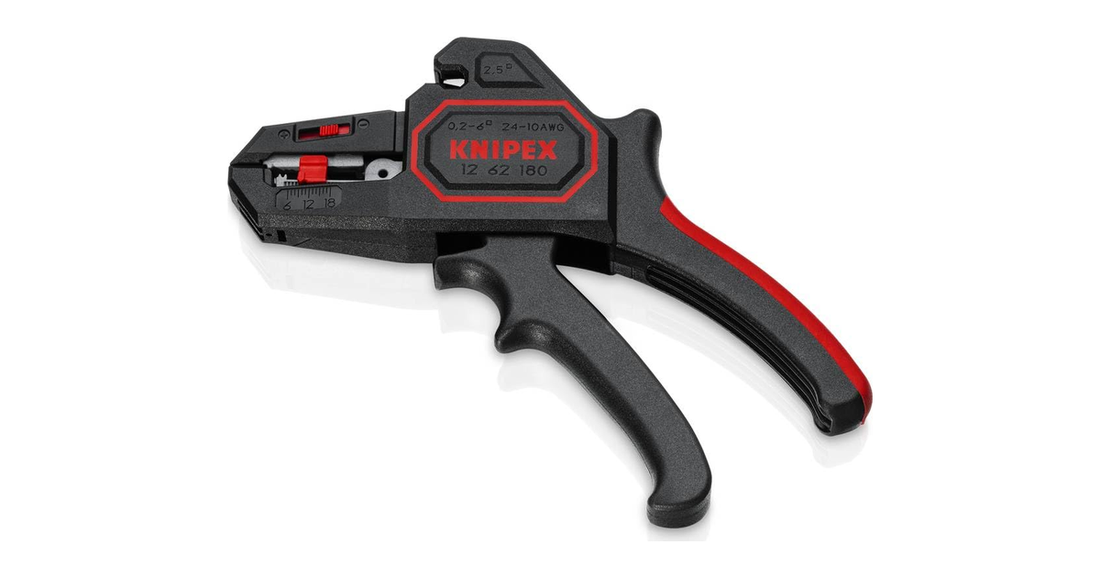

자동형: KNIPEX 12 62 180
자동형: KNIPEX 12 62 180
조절식: Jonard ST-450
조절식: Jonard ST-450

수동형: 구멍 표시를 단선·연선으로 나눠 봅니다

Klein 11055는 상품 정보에 「10~18 AWG 단선, 12~20 AWG 연선」으로 범위가 따로 적혀 있습니다. 가닥이 여러 개인 연선과 한 가닥인 단선은 같은 번호라도 맞는 구멍이 다를 수 있으므로, 구멍 옆 표시를 단선·연선으로 나눠 확인합니다. 수동형은 구멍과 전선이 맞으면 빠르고 단순하지만, 구멍 하나가 한 굵기에 맞춰져 있으므로 범위 밖 전선에는 쓰지 않습니다.

자동형: 굵기 맞추기를 공구가 합니다

KNIPEX 12 62 180(ComStrip)의 제품 자료에는 다음 내용이 적혀 있습니다.

  • 0.2~6mm² 단선·연선·세선 연선을 표준 피복이면 따로 조정하지 않고 벗깁니다.
  • 특수한 피복이나 온도 조건에서는 미세 조정으로 자르는 깊이를 맞춥니다.
  • 내장 케이블 커터는 단선 2.5mm²까지, 세선 연선은 6mm²까지 자릅니다.
  • 길이 정지 장치로 6~18mm 길이를 일정하게 벗깁니다. 무게는 151g입니다.

Paladin PA1113도 자동형이며, 상품 정보에 28~10 AWG 범위와 THHN/THHW·PVC·고무·실리콘 피복이 적혀 있습니다. 피복 두께에 따라 위쪽 슬라이더로 미세 조정합니다.

크니펙스 공식 영상: ComStrip 12 62 180 자동 와이어 스트리퍼(영어)

정밀 자동형: 굵기마다 날 모양을 맞춘 KNIPEX 12 12 06

같은 자동형이라도 KNIPEX 12 12 06은 방식이 다릅니다. 제품 자료에 따르면 PTFE 피복 전선용으로, 두 쌍의 날이 피복을 둘레 전체에서 고르게 자르고, 날이 0.25 / 0.75 / 1.5 / 2.5 / 4.0 / 6.0mm² 단면에 맞춘 모양으로 되어 있어 교체할 수 있습니다. 길이 정지 장치는 5~20mm, 무게는 445g입니다. 날이 mm² 단면에 맞춰져 있으므로, mm² 전선을 깨끗하게 벗겨야 하는 작업에 맞습니다. 상품 정보에는 대략 26~10 AWG로 적혀 있습니다.

정밀 자동형: KNIPEX 12 12 06
정밀 자동형: KNIPEX 12 12 06

조절식: 아주 가는 전선과 케이블 겉피복

Jonard ST-450은 상품 정보에 26~36 AWG 전선용 조절식 정밀 스트리퍼로 적혀 있고, 벗기는 길이를 0.039~2.0인치(약 1~51mm)로 정할 수 있습니다. 36 AWG 도체 지름은 0.127mm이며, 이 글의 수동형 상품은 이 굵기를 범위에 넣지 않습니다. IDEAL 45-162는 지름 3.2mm까지의 원형 케이블(RG-174, RG-187 동축 케이블, 광섬유 등) 겉피복과 내부 도체를 벗기는 공구로, 날 3개의 깊이를 각각 맞춥니다.

3. 잘못 고르기 쉬운 경우 4가지

  1. AWG 숫자를 거꾸로 읽은 경우: 「18~28 AWG」인 KNIPEX 12 80 100은 가는 전선용입니다. 10 AWG 같은 굵은 전선에는 맞지 않습니다. 숫자가 클수록 가늘다는 점을 먼저 확인합니다.
  2. mm² 전선을 AWG 구멍에 맞춘 경우: 1.5mm², 2.5mm² 전선은 AWG 구멍 어느 것과도 정확히 같지 않습니다. 이런 전선이 많으면 자동형이나 mm² 날을 쓰는 12 12 06이 맞습니다.
  3. 피복 재질을 확인하지 않은 경우: KNIPEX 12 12 06 상품 정보에는 PTFE·실리콘이 「벗기기 어려운 절연 재료」로 적혀 있습니다. 이런 피복을 다룬다면 제품 자료나 상품 정보에 그 재질이 적힌 공구를 고릅니다(12 12 06은 PTFE, PA1113은 실리콘이 적혀 있습니다).
  4. 자르기 용량을 피복 벗기기 범위로 착각한 경우: KNIPEX 12 62 180은 6mm²까지 벗기지만 단선을 자르는 커터는 2.5mm²까지입니다. 벗기는 범위와 자르는 범위를 따로 봅니다.

4. 작업별로 고르기

주로 하는 작업 먼저 볼 사양 맞는 방식
정해진 몇 가지 굵기를 반복해서 벗김 단선·연선 구멍 표시, 자르기 날 수동형
여러 굵기 전선을 섞어서 많이 벗김 벗기는 범위(mm²·AWG), 길이 정지 장치 자동형
PTFE 피복 전선, 단면을 손상 없이 벗겨야 함 날이 맞춰진 단면 크기, 피복 재질 정밀 자동형(12 12 06)
26 AWG보다 가는 신호선 최소 AWG, 벗기는 길이 조정 조절식(ST-450), 가는 전선용(12 80 100)
동축 케이블 겉피복 최대 케이블 지름, 날 깊이 조절 조절식 케이블 스트리퍼(45-162)
자동형: Paladin PA1113
자동형: Paladin PA1113
가는 전선용: KNIPEX 12 80 100
가는 전선용: KNIPEX 12 80 100

5. 오마이데이터에서 구매할 수 있는 와이어 스트리퍼

가격과 도착 예정일은 상품 페이지에서 확인할 수 있습니다.

위 상품은 해외구매대행 상품입니다. 주문마다 해외에서 새로 구매해 주문하신 분 이름으로 통관하며, 도착까지 보통 7~14일이 걸립니다. 주문할 때 개인통관고유부호가 필요합니다.

참고 자료: KNIPEX 제품 자료 PDF(12 62 180 ComStrip, 12 12 06 정밀 절연 스트리퍼), Wikipedia 「American wire gauge」 항목의 ASTM B258 계산식, 오마이데이터 와이어 스트리퍼 상품 정보. KNIPEX 12 80 100, Klein 11055, Paladin PA1113, Jonard ST-450, IDEAL 45-162의 사양은 상품 정보에 적힌 값입니다.

작성: 오마이데이터 편집팀. 이 글은 제조사 제품 자료와 오마이데이터 상품 정보에 적힌 사양을 대조해 썼습니다. 사진은 제조사 상품 사진입니다.
