마이크로미터 읽는 법: 슬리브·심블 눈금과 래칫, 0점 확인 (mm·인치)

2026년 10월 21일

마이크로미터 눈금은 슬리브 값과 심블 값을 더해서 읽습니다. 최소 눈금이 0.01mm인 제품이라면 슬리브(몸통 쪽 고정 눈금)에 드러난 마지막 눈금을 mm·0.5mm 단위로 읽고, 기준선과 맞은 심블(돌리는 통) 눈금을 0.01mm 단위로 더합니다. 슬리브 7mm에 심블 37이면 7.37mm입니다. 다만 읽기 전에 0점을 확인하고, 래칫을 써서 늘 같은 힘을 줘야 그 숫자를 믿을 수 있습니다.

이 글은 일본 측정기 제조사 미쓰도요(Mitutoyo)의 「정밀 측정기 퀵 가이드」 마이크로미터 부분과 스타렛(Starrett) 공구 카탈로그의 마이크로미터 읽는 법·조정 방법을 바탕으로, 실제로 재는 순서에 맞춰 정리했습니다. 오마이데이터에서 파는 마이크로미터는 대부분 인치 눈금이라 인치 읽는 법도 함께 다룹니다.

마이크로미터 각 부분과 눈금의 원리

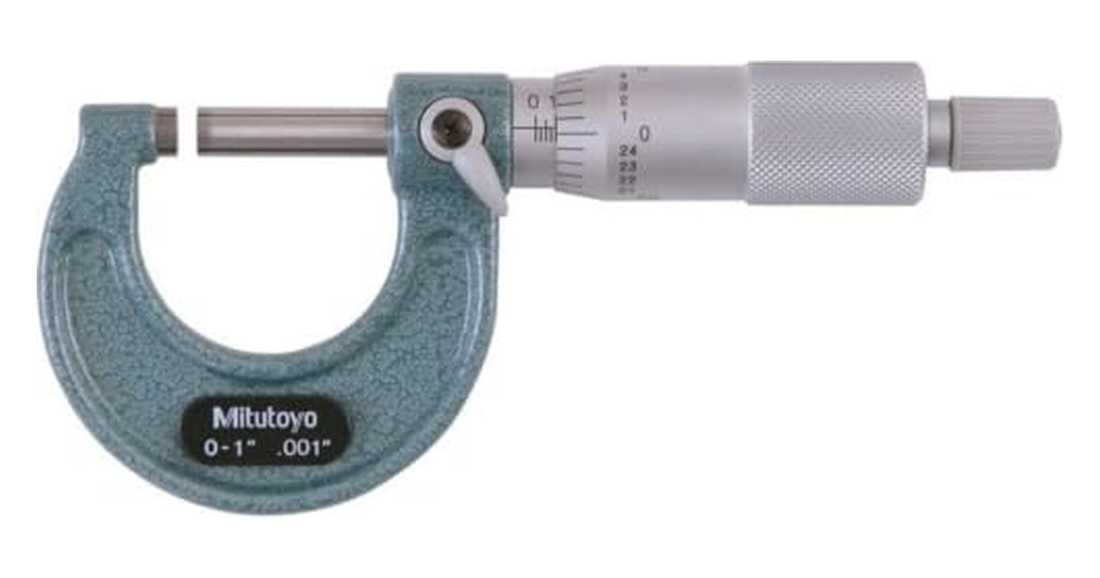

외측 마이크로미터는 U자 모양 프레임 한쪽에 고정된 앤빌, 맞은편에서 나사로 움직이는 스핀들이 있고, 그 사이에 물건을 끼워 바깥지름이나 두께를 잽니다. 손잡이 쪽은 고정된 슬리브와 그 위를 도는 심블, 맨 끝의 래칫(일정한 힘으로 헛도는 장치)으로 이루어져 있습니다. 스핀들을 멈추는 스핀들 클램프와, 손 열이 프레임에 덜 전해지게 붙인 단열판이 있는 제품도 있습니다.

눈금이 정확한 까닭은 스핀들의 나사에 있습니다. 심블을 한 바퀴 돌리면 스핀들이 나사 피치만큼 정확히 움직이고, 심블 둘레의 눈금이 그 한 바퀴를 잘게 나눕니다.

구분	심블 한 바퀴	슬리브 한 칸	심블 한 칸	심블 칸 수
mm 눈금(0.01mm)	0.5mm	기준선 위 1mm, 아래 0.5mm	0.01mm	50칸
인치 눈금(.001")	.025"(1인치에 40바퀴)	.025"(4칸마다 숫자, 숫자 1 = .100")	.001"	25칸

스타렛 카탈로그에 따르면 인치 제품은 1인치 범위 끝에서 끝까지 심블을 40바퀴, mm 제품은 25mm 범위를 50바퀴 돌려야 합니다. 스타렛은 물건에 너무 빨리 다가가면 값이 부정확해진다고 적고 있으므로, 물건 가까이까지는 빨리 돌리고 닿기 전부터는 천천히 돌립니다.

재는 순서 1단계: 온도를 맞추고 측정면을 닦습니다

미쓰도요 안내서는 재기 전에 마이크로미터와 재려는 물건을 같은 실내에 충분히 두어 온도를 맞추라고 적고 있습니다. 방금 가공한 부품이나 차가운 곳에서 들여온 부품은 바로 재지 않습니다. 프레임을 맨손으로 오래 쥐면 손 열 때문에 프레임이 늘어나므로, 쥐는 시간을 줄이거나 단열판 부분을 잡거나 장갑을 낍니다.

다음으로 앤빌과 스핀들의 측정면을 보풀이 없는 종이로 닦습니다. 종이를 두 측정면 사이에 가볍게 물렸다가 빼내면 측정면에 붙은 먼지와 기름이 함께 닦입니다.

재는 순서 2단계: 0점을 확인합니다

0~25mm(0~1인치) 제품은 두 측정면을 래칫을 써서 맞닿게 한 뒤, 슬리브 기준선과 심블의 0 눈금이 일직선인지 봅니다. 25mm(1인치)보다 큰 범위의 제품은 측정면이 맞닿지 않으므로, 길이가 정해진 기준봉(스탠다드)을 끼워 그 길이를 가리키는지 확인합니다. 오마이데이터 상품 가운데 HFS 외측 마이크로미터 세트는 상품 설명에 기준 게이지가 들어 있다고 적혀 있습니다.

0점을 맞출 때와 잴 때 같은 방법을 씁니다. 스타렛은 래칫을 써서 잴 거라면 0점도 래칫을 써서, 프릭션 심블로 잴 거라면 0점도 프릭션 심블로 맞추라고 권합니다.
같은 자세로 맞추고 잽니다. 미쓰도요 안내서의 시험 결과를 보면, 0점을 맞춘 뒤 받치는 방법이나 방향을 바꾸면 측정값이 달라졌습니다. 큰 마이크로미터일수록 차이가 커집니다.
기준봉을 맨손으로 오래 쥐지 않습니다. 미쓰도요 안내서는 손 온도에 따라 기준봉이 늘어나는 시험 결과를 싣고, 장갑을 끼거나 기준봉의 단열 부분을 가볍게 받치라고 적고 있습니다.

0점이 맞지 않으면 먼저 측정면을 다시 닦고 확인합니다. 그래도 어긋나면 스타렛 카탈로그의 조정 방법대로, 측정면을 맞닿게 한 상태에서 전용 스패너를 슬리브의 작은 홈에 끼우고 슬리브를 돌려 슬리브 기준선을 심블 0 눈금에 맞춥니다. 스핀들이 덜컹거리면 심블을 조금 풀고 스패너로 조정 너트를 덜컹거림이 없어질 만큼만 조입니다.

재는 순서 3단계: 래칫을 써서 일정한 힘을 줍니다

마이크로미터는 나사로 미는 공구라서 손힘을 조금만 더 줘도 스핀들이 물건을 누르며 값이 작게 나옵니다. 그래서 정해진 힘에서 헛도는 장치가 붙어 있습니다. 미쓰도요 안내서는 이 장치를 세 가지로 나눕니다.

장치	작동 소리	한 손 조작	특징
래칫 스톱(손잡이 끝)	있음(딸깍)	맞지 않음	딸깍거리며 헛돌 때 작은 충격이 생깁니다
프릭션 심블(F형)	없음	맞음	충격과 소리 없이 부드럽게 헛돕니다
래칫 심블(T형)	있음	맞음	소리로 일정한 힘이 걸렸는지 확인할 수 있습니다

미쓰도요 안내서는 이 장치를 올바르게 써서 정해진 측정력으로 재라고 적고 있습니다. 측정면이 물건에 닿을 무렵부터는 손힘으로 심블을 더 조이지 않고, 이 장치가 헛돌기 시작할 때까지만 돌립니다. 스타렛은 평평한 기준봉으로 0점을 맞추고 둥근 물건을 재면, 같은 힘이 점이나 선에 몰리기 때문에 약 .0001"(0.0025mm) 차이가 날 수 있다고 덧붙입니다.

재는 순서 4단계: 눈금을 읽습니다

mm 마이크로미터(최소 눈금 0.01mm)

그림 1. mm 마이크로미터 읽는 법. 슬리브에 보이는 마지막 눈금(7mm)에 기준선과 맞은 심블 눈금(0.37mm)을 더합니다. 오마이데이터가 미쓰도요 안내서의 예시 값으로 그렸습니다.

슬리브를 읽습니다. 심블 끝 바로 왼쪽에 드러난 마지막 눈금을 봅니다. 기준선 위는 1mm, 아래는 0.5mm 눈금입니다. 그림에서는 7mm 선까지 보이고 그 뒤의 0.5mm 선은 아직 가려져 있으므로 7mm입니다.
심블을 읽습니다. 슬리브 기준선과 일직선이 된 심블 눈금이 37이므로 0.37mm입니다.
더합니다. 7mm + 0.37mm = 7.37mm입니다.

가장 흔한 실수는 기준선 아래 0.5mm 선을 놓치는 것입니다. 같은 심블 37이라도 7mm 뒤 0.5mm 선이 보이면 7.5mm + 0.37mm = 7.87mm가 됩니다. 미쓰도요 안내서도 피치 1mm짜리 마이크로미터 헤드를 소개하며 「0.5mm 읽기 실수의 가능성을 피한다」는 점을 장점으로 꼽습니다.

기준선이 심블 두 눈금 사이에 걸리면 어떻게 할까요. 미쓰도요 안내서에 따르면 눈금선 굵기가 눈금 간격의 5분의 1이라서, 선끼리 거의 맞을 때는 0.001mm 단위까지 어림해 읽을 수도 있습니다.

인치 마이크로미터(최소 눈금 .001")

그림 2. 인치 마이크로미터 읽는 법. 숫자 1(.100")에 짧은 선 3개(.075")와 심블 3(.003")을 더해 .178"로 읽습니다. 오마이데이터가 스타렛 카탈로그의 예시 값으로 그렸습니다.

인치 제품은 슬리브 숫자 하나가 .100"입니다. 숫자 사이의 짧은 선은 한 칸이 .025"이고, 심블은 25칸이며 한 칸이 .001"입니다. 스타렛 카탈로그의 예시대로 숫자 1이 보이고(.100") 그 뒤에 짧은 선이 3개 더 보이며(3 × .025" = .075") 심블 3이 기준선과 맞았다면(.003"), 측정값은 .178"입니다. mm로 바꾸려면 25.4를 곱합니다(.178" × 25.4 = 약 4.52mm).

미쓰도요 공식 영상: 인치 버니어 마이크로미터 눈금 읽는 법(영어)

버니어 눈금이 있는 마이크로미터(0.001mm, .0001")

슬리브 기준선 위에 짧은 가로선이 여러 개 더 있다면 버니어 눈금이 있는 제품입니다. 먼저 위 방법대로 0.01mm(또는 .001") 단위까지 읽고, 버니어 가로선 가운데 심블 눈금과 정확히 일직선이 된 선의 숫자를 마지막 자리로 더합니다.

mm 예시(미쓰도요): 슬리브 6mm + 심블 0.21mm(기준선이 21과 22 사이) + 버니어 0.003mm = 6.213mm
인치 예시(스타렛): 숫자 2(.200") + 짧은 선 2개(.050") + 심블은 0과 1 사이 + 버니어 7번 선(.0007") = .2507"

인치 버니어는 슬리브의 10칸이 심블 9칸과 같은 길이로 새겨져 있어서, 맞은 선의 번호가 곧 .0001"의 개수입니다.

최소 눈금과 정확도는 다릅니다

.0001"까지 읽힌다고 해서 정확도도 .0001"인 것은 아닙니다. 스타렛 카탈로그가 밝힌 자사 기계식 마이크로미터의 정확도 기준은 아래와 같습니다. 다른 회사 제품은 상품 설명에 적힌 정확도를 따로 확인해야 합니다.

측정 범위	최소 눈금	정확도(Starrett 기준)
1인치	.001"	±.0001"
1인치	.0001"	±.00005"
25mm	0.01mm	±0.002mm
25mm	0.001mm	±0.002mm

오마이데이터 상품 정보에 적힌 값을 예로 들면, Mitutoyo 103-179(2~3인치)는 눈금 .001"에 정확도 ±.0001", Mitutoyo 103-218(3~4인치)은 분해능 .0001"에 정확도 ±.00015"입니다.

재려는 곳에 맞는 마이크로미터

미쓰도요 안내서는 외측 마이크로미터 말고도 재는 대상에 맞춘 여러 종류를 소개합니다. 오마이데이터에서 구매할 수 있는 종류와 짝지어 보면 아래와 같습니다.

재려는 것	종류	오마이데이터 상품 예
축 바깥지름, 판 두께	외측 마이크로미터	Mitutoyo 103-177(0~1인치), 103-179(2~3인치), 103-218(3~4인치)
여러 크기를 번갈아 잴 때	외측 마이크로미터 세트	HFS 세트(기준 게이지 포함)
좁은 홈 안쪽	테이퍼 프레임 외측 마이크로미터	Starrett 외측 마이크로미터(좁은 슬롯용)
나사 유효지름	나사 마이크로미터(60° V 앤빌 + 원뿔 스핀들)	Accusize 나사산 마이크로미터
구멍 안지름	로드식 내측 마이크로미터	Starrett 124MBZ(50~300mm, 0.01mm)

쓰고 난 뒤 보관

쓰고 나면 스핀들 둘레와 측정면의 먼지·칩을 닦고, 얼룩과 지문은 마른 천으로 닦습니다.
오래 보관하거나 기름막이 보이지 않으면 녹 방지유를 적신 천으로 얇게 닦아 바릅니다.
보관할 때는 두 측정면 사이를 0.1~1mm 띄워 둡니다. 스핀들 클램프를 잠근 채 보관하지 않습니다.
직사광선을 피하고, 습기와 먼지가 적고 바람이 통하는 곳에 케이스째 두되 바닥에 바로 두지 않습니다.
떨어뜨리거나 부딪쳤다면 정확도를 점검한 뒤 다시 씁니다. 심블을 억지로 세게 돌리지 않습니다.
마이크로미터 스탠드에 물릴 때는 프레임 가운데를 너무 세지 않게 물립니다.

오마이데이터에서 구매할 수 있는 마이크로미터

가격과 도착 예정일은 상품 페이지에서 확인할 수 있습니다.

위 상품은 해외구매대행 상품입니다. 주문마다 해외에서 새로 구매해 주문하신 분 이름으로 통관하며, 도착까지 보통 7~14일이 걸립니다. 주문할 때 개인통관고유부호가 필요합니다.

참고 자료: Mitutoyo, 「Quick Guide to Precision Measuring Instruments」 마이크로미터 부분(8~14쪽): 각 부분 이름, mm 읽기 예시(7.37mm, 6.213mm), 측정력 장치 비교, 온도·자세의 영향, 사용·보관 주의. The L.S. Starrett Company, Catalog 33 마이크로미터 부분(21~23쪽): 인치 읽기 예시(.178", .2507"), mm 눈금 구조, 정확도 기준, 0점 조정 방법, 측정 요령.

작성: 오마이데이터 편집팀. 이 글은 제조사가 펴낸 안내서·카탈로그와 오마이데이터 상품 정보에 적힌 사양을 대조해 썼습니다. 사진은 제조사 상품 사진입니다.
